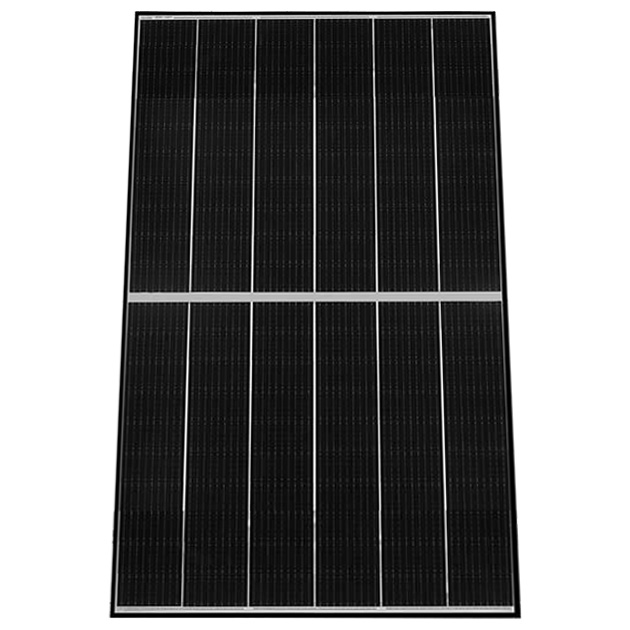

Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W
166,00 €
Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W – effiziente Stromerzeugung auf wenig Fläche
Das Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W ist ein monokristallines Solarmodul für die zuverlässige Nutzung von Sonnenenergie auf privaten und gewerblichen Dachflächen. Es kombiniert 400 Wp Nennleistung, einen Modulwirkungsgrad von 20,96 % sowie eine robuste Bauweise mit 30 mm Rahmenhöhe und gehärtetem Glas. Damit eignet sich dieses Solarmodul 400 Watt für Projekte, bei denen eine gute Flächennutzung, belastbare Technik und nachvollziehbare Leistungsdaten im Vordergrund stehen.
Das jkm400m-6rl3-v solarmodul arbeitet mit Half-Cell-Technologie und 9-Busbar-Aufbau, um elektrische Verluste zu reduzieren und die Energieausbeute zu verbessern. Zusätzlich ist das Modul für Windlasten bis 2400 Pa und Schneelasten bis 5400 Pa ausgelegt. Für Anlagenbetreiber, Fachbetriebe und technisch versierte Nutzer bietet das Jinko Solar Tiger PV-Modul damit eine solide Grundlage für planbare Photovoltaik-Projekte.
Vorteile / Warum Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W
- Hoher Modulwirkungsgrad von 20,96 % für eine effiziente Nutzung vorhandener Dach- oder Montageflächen.
- Half-Cell- und 9-Busbar-Technologie helfen dabei, Widerstände im Modul zu verringern und die elektrische Leistung stabil umzusetzen.
- Geeignet für anspruchsvolle Außenbedingungen durch geprüfte mechanische Belastbarkeit mit 5400 Pa Schneelast und 2400 Pa Windlast.
- Gute Leistung auch bei schwächerer Einstrahlung, etwa in den Morgenstunden, bei Bewölkung oder in Übergangszeiten.
- Monokristalline Zelltechnik unterstützt eine kompakte, leistungsstarke Auslegung bei privaten Dachanlagen und Nachrüstprojekten.
- Internationale Zertifizierungen nach IEC61215, IEC61730, ISO9001, ISO14001 und ISO45001 schaffen eine belastbare technische Basis für den professionellen Einsatz.
Material und Verarbeitung
Das Modul ist mit 3,2 mm gehärtetem Glas, einem 30 mm hohen Rahmen aus eloxierter Aluminiumlegierung und einem Anschlusskasten in Schutzart IP67 ausgestattet. Diese Materialkombination ist auf den dauerhaften Außeneinsatz ausgelegt und unterstützt eine mechanisch stabile Montage auf gängigen Unterkonstruktionen. Der schwarze Rahmen sorgt für eine zurückhaltende Optik, während die weiße Rückseite den technischen Modulaufbau klar kennzeichnet.
Mit Abmessungen von 1855 x 1029 x 30 mm und einem Gewicht von 20,8 kg lässt sich das photovoltaik tiger modul in typische Dachkonzepte für Wohngebäude, Nebengebäude oder kleinere Gewerbeeinheiten einplanen. Die vormontierten Anschlussleitungen mit 4 mm² Kabelquerschnitt und jeweils 1200 mm Kabellänge erleichtern die Einbindung in die weitere Anlagenplanung.
Anwendung und Einsatzbereiche
Das Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W eignet sich für klassische Aufdachanlagen auf Einfamilienhäusern, Garagen, Carports und Nebengebäuden. Ebenso kann das solar panel 400w in gewerblichen Projekten auf kleineren Hallendächern oder Flachdachkonstruktionen eingesetzt werden, sofern die statischen und elektrischen Rahmenbedingungen zur Anlage passen. Durch die Kombination aus kompaktem Format, 400 W Leistung und monokristalliner Zelltechnik ist das Modul interessant, wenn vorhandene Fläche möglichst effizient genutzt werden soll.
Auch bei der Nachrüstung bestehender Anlagen oder bei Anlagenerweiterungen ist ein solarmodul für dach mit klar dokumentierten Kennwerten hilfreich. Fachbetriebe können die elektrischen Daten wie Vmp, Voc, Isc und Imp gezielt in Stringplanung, Wechselrichterauslegung und Sicherheitskonzepte einbeziehen. Für private Bauherren ist vor allem relevant, dass die technischen Eckdaten transparent vorliegen und die Konstruktion auf übliche Außenbelastungen abgestimmt ist.
Empfohlen ist die Montage durch erfahrene Fachbetriebe, damit Unterkonstruktion, Stringauslegung, Absicherung und Anschluss fachgerecht aufeinander abgestimmt werden. Gerade bei photovoltaik module 400w spielen neben der Modulleistung auch Dachneigung, Verschattung, Temperaturverhalten und die Auswahl der Systemkomponenten eine wesentliche Rolle für den späteren Energieertrag.
Technische Daten
| Merkmal | Wert | Hinweis |
|---|---|---|
| Technische Änderungen vorbehalten. Leistungsdaten nach Herstellerangaben. | ||
| Zelltechnologie | Monokristallin, Half Cut | Mono-facial |
| Leistung | 400 Wp | Nennleistung unter STC |
| Modulwirkungsgrad | 20,96 % | nach Datenblatt |
| Busbar-Technologie | 9 | Mehrfach-Sammelschienen |
| Farbe | Schwarzer Rahmen | Weiße Rückseite |
| Abmessungen | 1855 x 1029 x 30 mm | L x B x H |
| Gewicht | 20,8 kg | pro Modul |
| Glas | 3,2 mm | Gehärtetes Glas |
| Rahmen | Eloxierte Aluminiumlegierung | 30 mm Rahmenhöhe |
| Betriebstemperatur | -40 bis +85 °C | Zulässiger Einsatzbereich |
| Mechanische Belastbarkeit | 5400 Pa | Schneelast |
| Rückseitige Belastbarkeit | 2400 Pa | Windlast |
| Vmp | 36,67 V | Spannung bei max. Leistung |
| Imp | 10,91 A | Strom bei max. Leistung |
| Voc | 44,12 V | Leerlaufspannung |
| Isc | 11,57 A | Kurzschlussstrom |
| Max. Reihensicherung | 20 A | nach Datenblatt |
| Maximale Systemspannung | DC 1500 V / 1000 V | anlagenseitig beachten |
| Temperaturkoeffizient Pmax | -0,35 % / °C | Leistungsfaktor |
| Temperaturkoeffizient Voc | -0,28 % / °C | Spannungsfaktor |
| Temperaturkoeffizient Isc | 0,048 % / °C | Stromfaktor |
| NOCT | 45 ± 2 °C | Nominale Zelltemperatur |
| Kabel | 4 mm² | + 1200 mm / - 1200 mm |
| Anschlusskasten | IP67 | für den Außeneinsatz |
| Zertifizierungen | IEC61215, IEC61730, ISO9001, ISO14001, ISO45001 | internationale Standards |
Monokristalline Module
9 BUSBAR Technologie
TIER1 Hersteller
HALF CUT Technologie
Schwarzer Rahmen
| Messgröße | STC | NOCT |
|---|---|---|
| STC: Einstrahlung 1000 W/m², Luftmasse 1,5, Zelltemperatur 25 °C. NOCT: Einstrahlung 800 W/m², Umgebungstemperatur 20 °C, AM1,5, Wind 1 m/s. | ||
| Max. Leistung (Pmax) | 400 Wp | 298 Wp |
| Spannung bei max. Leistung (Vmp) | 36,67 V | 33,86 V |
| Strom bei max. Leistung (Imp) | 10,91 A | 8,79 A |
| Leerlaufspannung (Voc) | 44,12 V | 41,64 V |
| Kurzschlussstrom (Isc) | 11,57 A | 9,34 A |
| Modulwirkungsgrad | 20,96 % | |
Temperaturverhalten
| Parameter | Wert |
|---|---|
| Die Temperaturkoeffizienten unterstützen die technische Auslegung bei wechselnden Umweltbedingungen. | |
| Temperatur-Leistungsfaktor Pmax | -0,35 % / °C |
| Temperatur-Spannungsfaktor Voc | -0,28 % / °C |
| Temperatur-Stromfaktor Isc | -0,048 % / °C |
| Toleranz | 0 bis +3 W |
| NOCT | 45 ± 2 °C |
Technische Grenzwerte
| Grenzwert | Wert |
|---|---|
| Die Einhaltung der elektrischen und mechanischen Grenzwerte ist bei Planung und Installation zu berücksichtigen. | |
| Betriebstemperatur | -40 bis +85 °C |
| Max. Reihensicherung | 20 A |
| Maximale Systemspannung | DC 1500 V / 1000 V |

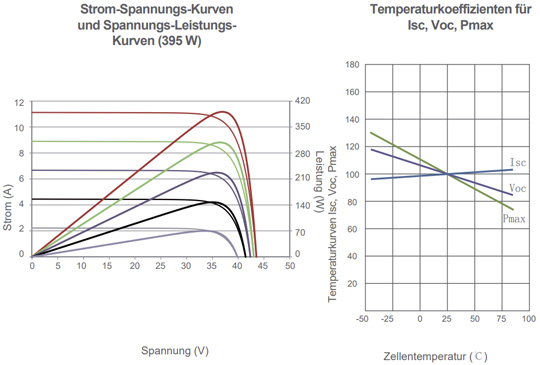

Elektrische Kennlinien

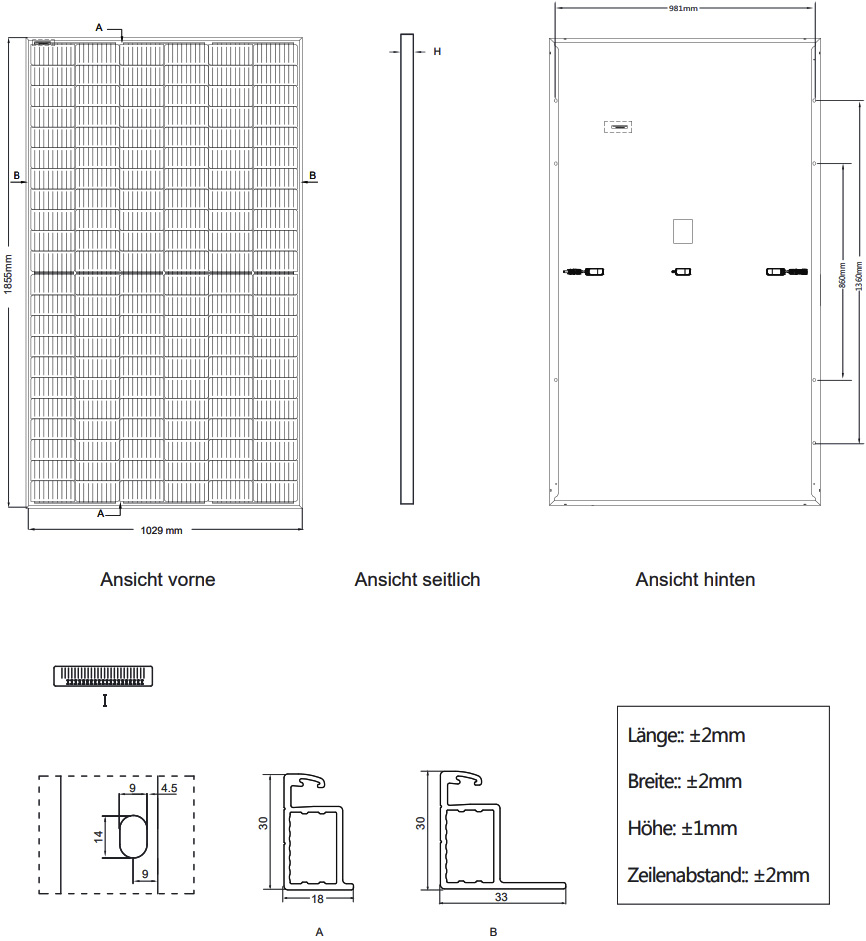

Anschlussmaße
Zelltyp: Monokristalline P-Zelle
Abmessungen (L x B x H): 1855 x 1029 x 30 mm
Gewicht: 20,8 kg
Glas: 3,2 mm gehärtetes Glas
Rahmen: Eloxierte Aluminiumlegierung
Kabel: 4 mm² (TÜV), +: 1200 mm, -: 1200 mm
Anschlusskasten: IP67
Technische Änderungen vorbehalten.
Jetzt Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W bestellen – für eine planbare, flächeneffiziente Auslegung Ihres Photovoltaikprojekts.
Fragen & Antworten zu Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W
-
Ist das Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W mit gängigen Montagesystemen für Schräg- und Flachdächer in Deutschland kompatibel?
Ja, das Modul mit 30 mm Rahmenhöhe und Standardmaßen ist mit den meisten in Europa verbreiteten Montagesystemen für Schräg- und Flachdächer kompatibel. Achten Sie auf die passenden Klemmen für 30 mm Rahmenstärke und prüfen Sie die Modulabmessungen im Detail, um die Dachfläche optimal zu nutzen. -
Wie verhält sich das Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W bei Schnee und Frost im mitteleuropäischen Winter?
Das Modul ist für mitteleuropäische Wetterbedingungen ausgelegt und hält typischen Schneelasten sowie Frost stand. Die Zertifizierung für Wind- und Schneelasten sichert den Betrieb auch bei winterlichen Bedingungen, sofern die Montage fachgerecht erfolgt und die Schneelastgrenzen eingehalten werden. -
Kann ich das Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W mit einem vorhandenen 1000 V DC Wechselrichter betreiben?
Ja, das Modul ist für eine Systemspannung bis 1000 V DC ausgelegt und kann daher mit den meisten gängigen Wechselrichtern in diesem Spannungsbereich kombiniert werden. Prüfen Sie die Moduldaten und die Stringauslegung, um die maximale Eingangsspannung des Wechselrichters nicht zu überschreiten. -
Wie wird das Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W gereinigt und gepflegt, um den Wirkungsgrad zu erhalten?
Eine gelegentliche Reinigung mit klarem Wasser und einem weichen Tuch genügt, um Staub und Schmutz zu entfernen. Aggressive Reinigungsmittel oder harte Bürsten sollten vermieden werden, um die Glasoberfläche und den Rahmen nicht zu beschädigen. In Regionen mit viel Pollenflug oder Industrieemissionen empfiehlt sich eine regelmäßige Kontrolle. -
Ist das Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W für den Einsatz auf Gartenhäusern oder Carports mit begrenzter Traglast geeignet?
Das Modul wiegt etwa 21 kg, was bei leichten Dachkonstruktionen berücksichtigt werden muss. Prüfen Sie vor der Montage die Tragfähigkeit des Daches und die zusätzlichen Lasten durch Schnee oder Wind, um eine sichere Installation zu gewährleisten. -
Kann das Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W in Regionen mit häufigem Hagel eingesetzt werden?
Das Modul besitzt eine gehärtete Glasabdeckung und ist nach internationalen Normen auf Hagelschlag getestet. Ein gewisser Schutz gegen typische Hagelereignisse in Mitteleuropa ist gegeben, dennoch kann bei extremen Wetterlagen keine vollständige Schadensfreiheit garantiert werden. -
Welche Anschlussstecker sind beim Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W verbaut und sind diese mit Standard-Solarkabeln kompatibel?
Das Modul ist in der Regel mit MC4-kompatiblen Steckern ausgestattet, die zu den gebräuchlichsten Solarkabeln in Europa passen. Achten Sie auf die korrekte Polung und einen festen Sitz der Stecker, um Leistungsverluste und Kontaktprobleme zu vermeiden. -
Ist das Jinko Solar Tiger PV-Modul JKM400M-6RL3-V 400W für Inselanlagen oder Offgrid-Systeme geeignet?
Das Modul kann in Inselanlagen eingesetzt werden, sofern der Laderegler und die Batteriespannung mit der Modulleistung und -spannung kompatibel sind. Für kleinere 12 V Systeme ist es meist zu leistungsstark, eignet sich aber für größere Offgrid-Anwendungen mit passender Systemauslegung. -
Gibt es Einschränkungen bei der Montage des Jinko Solar Tiger PV-Moduls JKM400M-6RL3-V 400W auf Fassaden oder als Aufständerung im Garten?
Das Modul kann sowohl auf Dächern als auch auf geeigneten Fassaden oder Aufständerungen installiert werden. Achten Sie auf eine stabile Befestigung, ausreichende Hinterlüftung und eine Ausrichtung, die Verschattung möglichst vermeidet, um die Leistung nicht zu beeinträchtigen.
