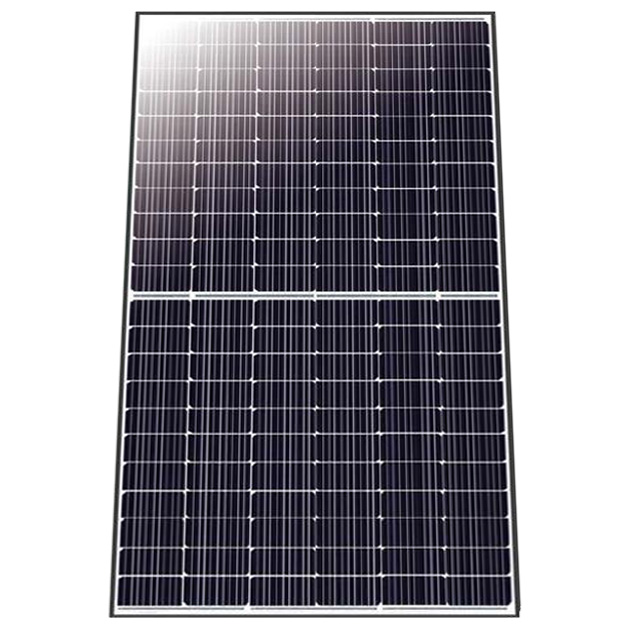

PhonoSolar Twinplus PV-Modul PS380M4-20UH 30MM BW 380W
163,00 €
PhonoSolar Twinplus PV-Modul PS380M4-20UH 30MM BW 380W – effiziente Stromerzeugung
Das PhonoSolar Twinplus PV-Modul PS380M4-20UH 30MM BW 380W ist ein monokristallines Solarmodul für die zuverlässige Stromerzeugung auf privaten und gewerblich genutzten Dachflächen. Mit 380 Wp Nennleistung, einem Modulwirkungsgrad von bis zu 20,76 % sowie Half-Cut-, PERC- und 9-Busbar-Technologie ist dieses photovoltaik modul 380 watt auf einen wirtschaftlichen und stabilen Betrieb ausgelegt.
Für Anwender, die ein solarmodul 380w mit robuster Bauweise suchen, bietet das Modul eine hohe mechanische Belastbarkeit von 5400 Pa auf der Vorderseite und 2400 Pa auf der Rückseite. Hinzu kommen ein optimiertes elektrisches Design zur Reduzierung des Hot-Spot-Risikos, eine positive Leistungstoleranz von 0 bis +5 W sowie international anerkannte Zertifizierungen nach IEC 61215, IEC 61730, ISO 9001:2015, ISO 14001:2015 und ISO 45001:2018.
Vorteile / Warum PhonoSolar Twinplus PV-Modul PS380M4-20UH 30MM BW 380W
- Hohe Energieausbeute auf kompakter Fläche: Mit 380 Wp und bis zu 20,76 % Wirkungsgrad eignet sich das Modul für Projekte, bei denen verfügbare Dachfläche effizient genutzt werden soll.
- Moderne Zelltechnologie für stabile Leistung: Die Kombination aus Mono-PERC, Half-Cut-Zellen und 9 Busbar Technologie unterstützt eine verlustarme Stromerzeugung und reduziert elektrische Widerstände.
- Robuste Auslegung für Witterungseinflüsse: Die Vorderseite ist für mechanische Lasten bis 5400 Pa ausgelegt, die Rückseite bis 2400 Pa. Das ist relevant für Schnee- und Windbelastungen in vielen Dachanwendungen.
- Positive Leistungstoleranz: Die Toleranz von 0 bis +5 W unterstützt eine verlässliche Leistungsbewertung bei der Anlagenplanung und Modulauswahl.
- Breiter Temperaturbereich: Das Modul ist für Betriebstemperaturen von -40 bis +85 °C ausgelegt und damit für wechselnde klimatische Bedingungen geeignet.
- Planungssicherheit durch Normen und Zertifizierungen: Die vorhandenen Zertifizierungen erleichtern die Einbindung in technisch sauber geplante PV-Anlagen.
Material und Verarbeitung
Das Modul basiert auf monokristallinen Solarzellen im Format 166 x 83 mm. Diese Zelltechnologie wird häufig eingesetzt, wenn eine hohe Leistung pro Fläche und eine gleichmäßige elektrische Charakteristik gefordert sind. Durch die Half-Cut-Ausführung wird die Zellstruktur auf eine praxisgerechte Stromverteilung ausgelegt.
Auf der Front kommt 3,2 mm gehärtetes Glas zum Einsatz. Dieses Material trägt zur mechanischen Stabilität des Moduls bei und ist für den dauerhaften Außeneinsatz vorgesehen. Der Rahmen besteht aus einer eloxierten Aluminiumlegierung mit 30 mm Bauhöhe und schwarzer Ausführung. Die Kombination aus Glas und Aluminiumrahmen unterstützt eine verwindungssteife Konstruktion und erleichtert die Integration in gängige Montagesysteme für die Dachmontage.
Für die elektrische Anbindung sind MC4-Verbinder bei 1000 V sowie EVO2-Verbinder bei 1500 V angegeben. Die Kabelführung erfolgt über 4 mm² Kabel mit einer Länge von jeweils 1100 mm auf Plus- und Minusseite. Die Anschlussdose ist für Schutzart IP 68 empfohlen, was für den Einsatz in anspruchsvollen Außenumgebungen relevant ist.
Anwendung und Einsatzbereiche
Das PhonoSolar Twinplus PV-Modul eignet sich als solarmodul für dachmontage auf privaten Wohngebäuden, Nebengebäuden, Garagen, Carports und gewerblich genutzten Dachflächen. Durch die Abmessungen von 1762 x 1039 x 30 mm lässt sich das Modul in viele gängige Belegungspläne integrieren, sofern das verwendete Montagesystem und die statischen Vorgaben des Projekts darauf abgestimmt sind.
Für Poolbesitzer kann ein monokristallines pv-modul eine sinnvolle Ergänzung sein, wenn Pooltechnik, Filteranlage, Wärmepumpe oder weitere elektrische Verbraucher mit selbst erzeugtem Solarstrom unterstützt werden sollen. Auch für Fachbetriebe ist das Modul interessant, wenn eine belastbare und technisch klar spezifizierte Lösung für Dachprojekte gesucht wird.
Bei der Planung sollten die maximale Systemspannung von DC 1500 V / 1000 V, die Rückstrombelastbarkeit von 20 A sowie die elektrischen Kennwerte unter STC und NOCT berücksichtigt werden. Für die fachgerechte Auslegung und Montage empfiehlt sich die Abstimmung mit einem qualifizierten Fachbetrieb, insbesondere bei Reihenverschaltung, Wechselrichterauswahl und Dachstatik.
Technische Daten
| Merkmal | Daten |
|---|---|
| Technische Änderungen vorbehalten. Angaben gemäß vorliegenden Produktdaten. | |
| Modultyp | PS380M4-20/UH (30MM) BW |
| Zelltyp | Monokristallin, 166 x 83 mm |
| Technologie | Mono-PERC, Half Cut, 9 Busbar |
| Nennleistung | 380 Wp |
| Wirkungsgrad | 20,76 % |
| Farbe | Schwarzer Rahmen, weiße Rückseite |
| Abmessungen | 1762 x 1039 x 30 mm |
| Gewicht | 30,5 kg |
| Glas | 3,2 mm gehärtetes Glas |
| Rahmen | Eloxierte Aluminiumlegierung |
| Mechanische Belastbarkeit Vorderseite | 5400 Pa |
| Mechanische Belastbarkeit Rückseite | 2400 Pa |
| Betriebstemperatur | -40 bis +85 °C |
| Maximale Rückstrombelastbarkeit | 20 A |
| Maximale Systemspannung | DC 1500 V / 1000 V |
| PV Schutzklasse | II |
| Brandschutzklasse nach IEC 61730 | C |
| Hagelkorndurchmesser bei 80 km/h | Bis zu 25 mm |
| Verbinder | MC4 (1000 V), EVO2 (1500 V) |
| Kabel | 4 mm², Plus 1100 mm, Minus 1100 mm |
| Anschlussdose | IP 68 empfohlen |
Monokristalline Module
9 BUSBAR Technologie
PERC Technologie
HALF CUT Technologie
Schwarzer Rahmen
| PS380M4H-20/UH | STC | NOCT |
|---|---|---|
| Standard-Testbedingungen nach STC: Einstrahlung 1000 W/m², Luftmasse 1,5, Zelltemperatur 25 °C.
NOCT: Einstrahlung 800 W/m², Umgebungstemperatur 20 °C, Spektrum AM 1,5, Wind 1 m/s. |
||
| Nennleistung (Pmpp) | 380 W | 283 W |
| Nennstrom (Impp) | 10,96 A | 8,86 A |
| Nennspannung (Umpp) | 34,68 V | 31,93 V |
| Kurzschlussstrom (Isc) | 11,49 A | 9,28 A |
| Leerlaufspannung (Uoc) | 41,37 V | 39,05 V |
| Modulwirkungsgrad | 20,76 % | |
Temperaturverhalten
| Parameter | Wert |
|---|---|
| Die Temperaturkoeffizienten sind für die Auslegung der Anlage und die Ertragsbewertung unter wechselnden Betriebsbedingungen relevant. | |
| Temperaturkoeffizient für Spannung | -0,28 % / °C |
| Temperaturkoeffizient für Strom | +0,05 % / °C |
| Temperaturkoeffizient für Leistung | -0,35 % / °C |
| Toleranz | 0 bis +5 W |
| NOCT | 45 ± 2 °C |
Technische Grenzwerte
| Grenzwert | Angabe |
|---|---|
| Die zulässigen Grenzwerte sind bei Planung, Verschaltung und Montage der PV-Anlage zu berücksichtigen. | |
| Betriebstemperatur | -40 bis +85 °C |
| Hagelkorndurchmesser bei 80 km/h | Bis zu 25 mm |
| Maximale Tragkraft der Oberfläche | 5400 Pa |
| Maximale statische Belastung auf der Rückseite | 2400 Pa |
| Maximale Rückstrombelastbarkeit | 20 A |
| PV Schutzklasse | II |
| Brandschutzklasse nach IEC 61730 | C |
| Maximale Systemspannung | DC 1500 V / 1000 V |
Elektrische Kennlinien
Anschlussmaße
Zelltyp: Monokristallin 166 x 83 mm
Abmessungen (LxBxH): 1762 x 1039 x 30 mm
Gewicht: 30,5 kg
Glas: 3,2 mm gehärtetes Glas
Rahmen: Eloxierte Aluminiumlegierung
Verbinder: MC4 (1000V), EVO2 (1500V)
Kabel: 4 mm² (IEC), [+]: 1100 mm, [-]: 1100 mm
Anschlussdose: IP 68 empfohlen
Technische Änderungen vorbehalten.
Jetzt PhonoSolar Twinplus PV-Modul PS380M4-20UH 30MM BW 380W bestellen – für effiziente Stromerzeugung und anspruchsvolle Dachprojekte.
Fragen & Antworten zu PhonoSolar Twinplus PV-Modul PS380M4-20UH 30MM BW 380W
-
Ist das PhonoSolar Twinplus PV-Modul PS380M4-20UH 30MM BW 380W für Aufdachanlagen auf Ziegeldächern im mitteleuropäischen Raum geeignet?
Ja, dieses Modul ist für Aufdachanlagen auf typischen Ziegeldächern in Deutschland, Österreich und der Schweiz geeignet. Der korrosionsbeständige Aluminiumrahmen mit 30 mm Profil und die hohe mechanische Belastbarkeit bis 5400 Pa machen es widerstandsfähig gegen Schnee- und Windlasten, wie sie im mitteleuropäischen Klima auftreten. -
Kann das Modul mit bestehenden 30 mm Montagesystemen kombiniert werden?
Ja, das Modul besitzt einen 30 mm starken Aluminiumrahmen und ist damit mit gängigen Montagesystemen für diese Rahmenstärke kompatibel. Achten Sie darauf, dass Ihre vorhandenen Klemmen und Schienensysteme für 30 mm ausgelegt sind, um eine sichere Befestigung zu gewährleisten. -
Wie verhält sich das PhonoSolar 380W Modul bei winterlichen Bedingungen und Frost?
Das Modul ist für den ganzjährigen Außeneinsatz konzipiert und hält Frost sowie Schneelasten bis zu 5400 Pa stand. Die verwendeten Materialien und der Aufbau sind auf mitteleuropäische Winterbedingungen ausgelegt, sodass auch bei Schnee und niedrigen Temperaturen ein sicherer Betrieb möglich ist. -
Ist das Modul für den Einsatz bei starkem Wind oder auf freistehenden Gestellen geeignet?
Ja, das Modul ist für Windlasten bis zu 2400 Pa ausgelegt und eignet sich daher auch für freistehende Gestelle oder exponierte Lagen. Die robuste Rahmenkonstruktion sorgt für Stabilität bei typischen Windverhältnissen im DACH-Raum. -
Welche Wechselrichter sind mit dem PhonoSolar Twinplus 380W Modul kompatibel?
Das Modul kann mit den meisten handelsüblichen String-Wechselrichtern betrieben werden, sofern diese für monokristalline Module und die elektrische Auslegung (Leerlaufspannung, Stromstärke) des Moduls geeignet sind. Prüfen Sie vor dem Anschluss die technischen Daten Ihres Wechselrichters auf Kompatibilität mit 380 Wp Modulen. -
Gibt es Einschränkungen beim Einsatz des Moduls auf Flachdächern mit Ballastierung?
Das Modul kann auf Flachdächern mit geeigneten Ballastierungssystemen eingesetzt werden. Achten Sie darauf, dass die Unterkonstruktion für das Gewicht und die Windlasten ausgelegt ist und der 30 mm Rahmen korrekt aufgenommen wird. Die weiße Rückseite kann die Temperaturentwicklung auf Flachdächern positiv beeinflussen. -
Ist das Modul für kleine Inselanlagen oder Balkon-PV-Anlagen geeignet?
Das Modul kann für kleine Inselanlagen oder Balkon-PV-Anlagen verwendet werden, sofern die elektrische Auslegung (Spannung und Strom) zu Ihrem Wechselrichter oder Mikrowechselrichter passt. Aufgrund der Größe von rund 380 Wp ist es für größere Balkonflächen oder kleine Dächer geeignet, aber nicht für sehr kompakte Installationen. -
Was muss bei der Reinigung und Pflege des Moduls im privaten Außenbereich beachtet werden?
Eine gelegentliche Reinigung mit Wasser und einem weichen Schwamm genügt, um Verschmutzungen wie Staub oder Pollen zu entfernen. Verwenden Sie keine aggressiven Reinigungsmittel oder Hochdruckreiniger, um die Oberfläche und die Dichtungen nicht zu beschädigen. In Regionen mit starkem Pollenflug oder Laubfall empfiehlt sich eine regelmäßige Sichtkontrolle. -
Wann ist das Modul für eine Anwendung ungeeignet?
Das Modul ist ungeeignet, wenn Ihre Montagesysteme nicht für 30 mm Rahmen ausgelegt sind oder wenn Sie sehr kleine PV-Anlagen mit begrenztem Platz betreiben möchten. Auch bei speziellen Anforderungen wie gebogenen Flächen oder extrem salzhaltiger Luft (Küstenregionen) sollte geprüft werden, ob das Modul den Bedingungen standhält.
