GoodWe ESA Hybrid-Wechselrichter 5 bis 30 kW dreiphasig

Neu

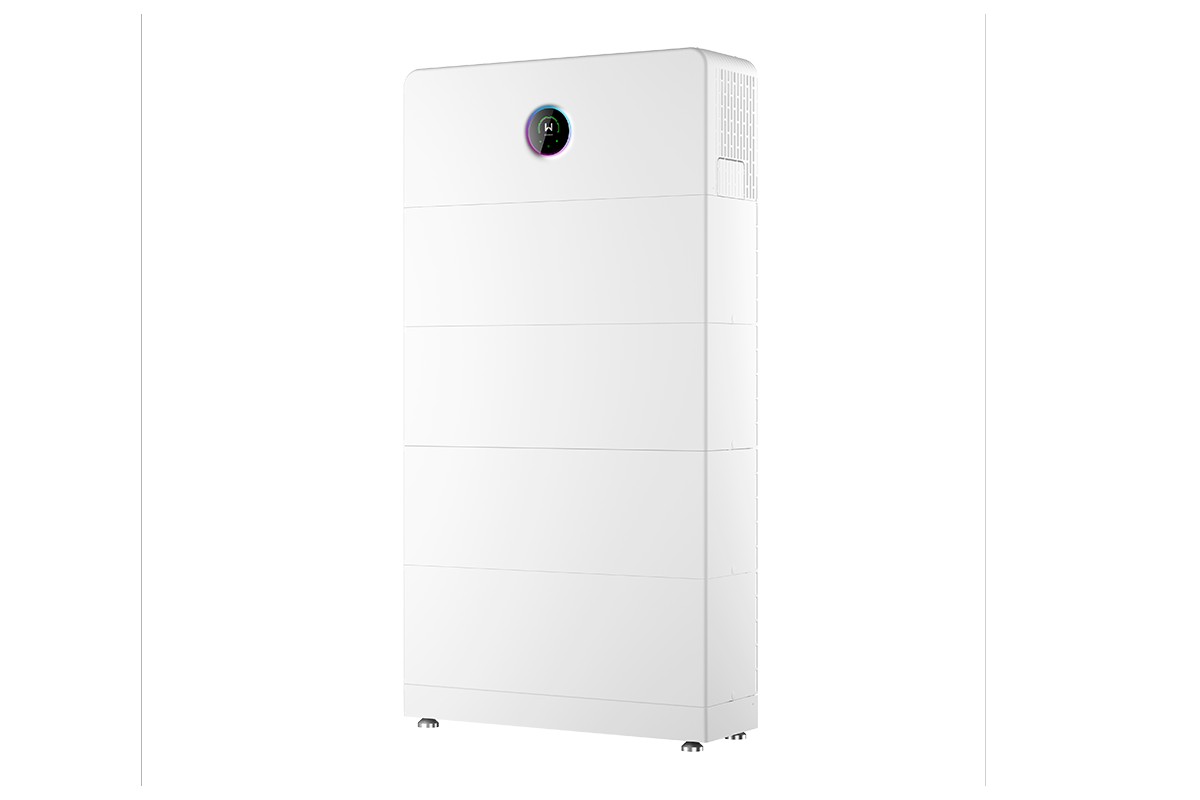

GoodWe ESA dreiphasiger Hybrid-Wechselrichter

Abbildung ähnlich

GoodWe ESA-Serie – dreiphasige Hybrid-Wechselrichter von 5 bis 30 kW

Die ESA-Serie ist GoodWes All-in-One-System aus dreiphasigem Hybrid-Wechselrichter, stapelbaren Batteriemodulen und Energiemanagement. Neun Leistungsklassen decken den Bedarf vom Einfamilienhaus bis zum kleinen Gewerbebetrieb ab – Gehäuse, Anschlusstechnik und Batterieanbindung sind bei allen gleich, sodass sich die Auslegung allein an der benötigten Leistung orientiert.

Vorteile der ESA-Serie

Notstrom in unter 4 ms: Bei Netzausfall übernimmt das System so schnell, dass angeschlossene Verbraucher weiterlaufen.
Interner Bypass bis 80 A – ausgelegt auf die Notstromversorgung des ganzen Hauses, nicht nur einzelner Steckdosen.
Bis 200 % DC-Überbelegung: Mehr Modulleistung je Gerät, dadurch auch bei schwachem Licht mehr Ertrag.
Stapelbare Batteriemodule mit Steckverbindung – Ausbau bei jedem Ladezustand, ein Balancing-Optimierer gleicht neue und alte Module an.
Schutzart IP66 an Wechselrichter und Batterie, Betrieb von −35 bis +60 °C, Wand- oder Bodenmontage.
Leiser Betrieb: Die geregelte Kühlung hält die Geräte der Klassen 5 bis 8 kW bei rund 30 dB – ein Aufstellort in Wohnungsnähe ist damit unproblematisch.
Breiter PV-Eingang: Strings bis 1000 V, MPP-Tracking ab 120 V, Anlauf bereits bei 160 V – auch schwach belegte oder verschattete Teilflächen liefern früh am Tag Ertrag.
Kommunikation über RS485, WiFi, LAN und Bluetooth, 4G optional, Modbus RTU und TCP.

Anwendung

Der Wechselrichter wird mit mindestens einem Batteriemodul betrieben; die Batterieseite arbeitet mit 700 bis 950 V Nennspannung bei einem Batterieeingang. Welche Leistungsklasse passt, richtet sich nach der Anschlussleistung und dem gewünschten Notstromverhalten: Bis 20 kW liefert das Gerät maximal 63 A ans Netz, die beiden größten Klassen 80 A. Leistungsklasse und Speicherstufe wählen Sie oben über die beiden Auswahlfelder: sieben Stufen von 5,0 bis 23,56 kWh, aufgebaut aus stapelbaren Modulen zu 5,12 und 8,32 kWh.

Die neun Leistungsklassen im Vergleich

Modell	AC-Leistung	MPP-Tracker	max. DC	Notstrom (Spitze 10 s)	Wirkungsgrad max. / europäisch	Gewicht
GW5K-ETA-G20	5 kW	3	10 kW	5 kVA (10,0 kVA)	98,0 % / 96,4 %	34 kg
GW6K-ETA-G20	6 kW	3	12 kW	6 kVA (12,0 kVA)	98,0 % / 96,9 %	34 kg
GW8K-ETA-G20	8 kW	3	16 kW	8 kVA (16,0 kVA)	98,0 % / 97,1 %	34 kg
GW10K-ETA-G20	10 kW	4	20 kW	10 kVA (20,0 kVA)	98,1 % / 97,2 %	34 kg
GW12K-ETA-G20	12 kW	4	24 kW	12 kVA (24,0 kVA)	98,1 % / 97,2 %	34 kg
GW15K-ETA-G20	15 kW	4	30 kW	15 kVA (30,0 kVA)	98,1 % / 97,3 %	34 kg
GW20K-ETA-G20	20 kW	4	40 kW	20 kVA (30,0 kVA)	98,1 % / 97,3 %	34 kg
GW25K-ETA-G20	25 kW	4	50 kW	25 kVA (45,0 kVA)	98,2 % / 97,4 %	38 kg
GW29.9K-ETA-G20	29,9 kW	4	60 kW	30 kVA (45,0 kVA)	98,2 % / 97,4 %	38 kg

Für alle Leistungsklassen gleich

Merkmal	Wert
Netzanschluss	dreiphasig 230/400 V (3L/N/PE)
Umschaltzeit Notstrom	unter 4 ms
Batteriespannung	Nennspannung 750 V, Bereich 700–950 V, ein Batterieeingang
max. PV-Spannung	1000 V
MPPT-Spannungsbereich	120 bis 950 V
Anlaufspannung	160 V
Maße (B × H × T)	800 × 340 × 270 mm
Schutzart	IP66
Betriebstemperatur	−35 bis +60 °C
Montage	Wand oder Boden
Überspannungsschutz	DC Typ II, AC Typ II, AFCI optional
DC-Überbelegung	bis 200 %
Interner Bypass	bis 80 A
max. Netzstrom	63 A (5–20 kW), 80 A (25 und 29,9 kW)
Kommunikation	RS485, WiFi + LAN + Bluetooth, 4G optional, Modbus RTU/TCP
max. Betriebshöhe	4000 m, Leistungsminderung ab 2000 m

Lieferumfang

1 × GoodWe ESA Hybrid-Wechselrichter in der gewählten Leistungsklasse
Speicherkapazität in der gewählten Stufe (5,0 bis 23,56 kWh)
Anschluss- und Montagematerial

Unsicher bei der Auslegung? Sagen Sie uns Modulleistung, Jahresverbrauch und ob Notstrom für das ganze Haus gebraucht wird – wir nennen Ihnen die passende Leistungsklasse und die dazugehörige Speichergröße.

Fragen & Antworten zur GoodWe ESA-Serie

Welche Leistungsklasse passt zu meiner Anlage?
Maßgeblich sind die geplante Modulleistung und der Anschluss. Als Anhalt: Die DC-Seite darf bis zum Doppelten der AC-Leistung belegt werden, ein 10-kW-Gerät trägt also bis 20 kW Modulleistung. Nennen Sie uns Modulzahl, Ausrichtung und den geplanten Speicher – wir legen es mit Ihnen aus.
Wie wähle ich die Speichergröße?
Oben über das zweite Auswahlfeld. Die ESA ist ein All-in-One-System aus Wechselrichter und stapelbaren Batteriemodulen; die sieben Stufen von 5,0 bis 23,56 kWh entstehen aus Modulen zu 5,12 und 8,32 kWh. Als Anhalt sollte der Speicher etwa dem Tagesverbrauch entsprechen – ein Vierpersonenhaushalt mit rund 4000 kWh im Jahr fährt üblicherweise mit 10 bis 15 kWh gut, mit Wärmepumpe oder Wallbox eher darüber.
Was unterscheidet die Leistungsklassen außer der Leistung?
Die Zahl der MPP-Tracker (drei bis 8 kW, danach vier), der maximale Netzstrom (63 A bis 20 kW, darüber 80 A) und das Gewicht (34 kg, ab 25 kW 38 kg). Gehäuse, Maße, Schutzart und Anschlusstechnik sind bei allen neun identisch.
Wie schnell schaltet die Notstromversorgung um?
In unter 4 ms. Angeschlossene Verbraucher laufen weiter, ohne dass Rechner oder Umwälzpumpe neu starten. Der interne Bypass trägt bis 80 A, ausgelegt auf die Versorgung des ganzen Hauses.
Kann das Gerät draußen stehen?
Schutzart IP66 erlaubt die Außenaufstellung, der Betriebsbereich reicht von −35 bis +60 °C. Ein wettergeschützter, schattiger Platz verlängert die Nutzungsdauer und hält das Gerät im Sommer kühler.
Warum heißt das größte Gerät 29,9 kW und nicht 30 kW?
Bis 30 kW genügt der im Wechselrichter eingebaute Netz- und Anlagenschutz. Darüber verlangt die VDE-AR-N 4105 einen zentralen NA-Schutz mit eigenem Kuppelschalter – zusätzliche Technik im Zählerschrank und zusätzliche Abstimmung mit dem Netzbetreiber. GoodWe legt die Leistung deshalb knapp unter die Schwelle.
